L20-N型爆破测振仪[网络型]
L20-N爆破测振仪,是一款操作简单的传统测振仪,能够很好的胜任各类常规的爆破振动测试任务;也是一款功能丰富的网络测振仪,能够独立的实现爆破振动互联网远程访问监测,更是一款贴合使用需求的专用测振仪,可针对用户测试和办公需求进行个性化定制。 关联产品:便携式经济型(L20-S爆破测振仪) 一、适用领域 【1】地下、露天、拆除等爆破施工振动监测
如:地铁隧道钻爆、城镇浅孔爆破、冷却塔爆破拆除等施工爆破振动监测。
【2】观测点固定,监测周期长、频次高或不易到达的振动检测项目
如:临近铁路既有线路、桥梁、大坝、古建筑、高陡边坡等的工程建设项目。
【3】观测点分布广、点数多的检测项目
如:如铁路客运专线、输油管道等沿线对工程建设项目振动的影响监控。
【4】其他活动诱发的连续性的振动监测
如:强夯、打桩、重型机械运输等活动诱发的振动对临近建筑物的影响检测。
|
||
不挑振源
提供电平、抽样任意组合的三种触发方式,不仅满足爆破施工振动测试,还能够胜任强夯、打桩、钻探等施工引起的连续振动测试任务。
|
不挑测点
支持Wi-Fi、LAN和4G三种通讯,无论测点在城镇附近、偏远山区、还是超长隧道内,都可以快速组建检测网络。
|
|||
不挑人员
支持手机、平板电脑等移动设备客户端,可随时随地的进行系统管理和维护,其界面简洁、结构清晰,使得任何操作者均可快速掌握。
|
超低功耗
仪器休眠状态下功耗仅10mA,通过设定仪器的工作时段,远程访问唤醒仪器,无外部供电条件下,满足隧道内数月的检测。
|
|||
超高配置
支持U盘批量或单一导出数据,自动获取测点的GPS坐标信息,利用数据中心进行版本升级,能够独立完成零点校准。
|
多级报警
支持远程主动时间报告,用户只需要设置对应的报告事件类型,仪器便可在事件发生或者结束时主动向用户发送报警。
|
一、工作原理

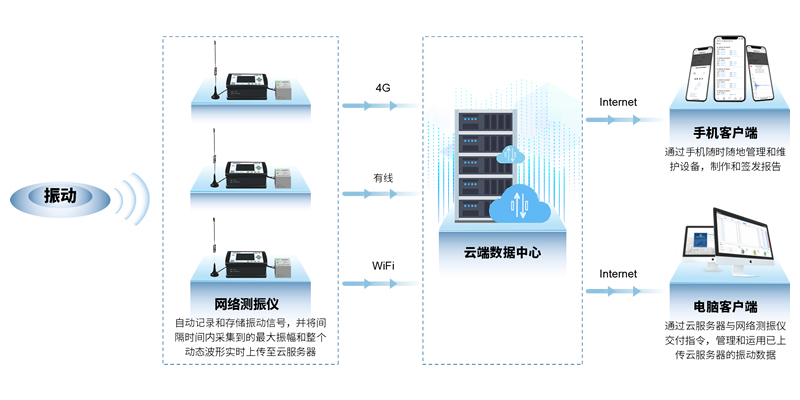

系统主要由L20-N型振动记录仪、三分量传感器、数据中心和客户端构成。在使用前,用户需在记录仪卡槽内插入任意一张可上网的电话卡,仪器开机即可自动登录服务器,即插即用、无需任何配置操作。在爆破现场测试前,用户固定好传感器后打开仪器电源即可离开现场,通过远程客户端完成参数设置和启动采集后,仪器即进入工作状态。当爆破振动信号传来时,系统会自动记录和存储,并将采集到整个动态波形实时上传至数据中心,测试人员在异地通过客户端对已上传的数据进行分析,根据需求编制监测报告。
系统主要由L20-N型振动记录仪、三分量传感器、数据中心和客户端构成。在使用前,用户需在记录仪卡槽内插入任意一张可上网的电话卡,仪器开机即可自动登录服务器,即插即用、无需任何配置操作。在爆破现场测试前,用户固定好传感器后打开仪器电源即可离开现场,通过远程客户端完成参数设置和启动采集后,仪器即进入工作状态。当爆破振动信号传来时,系统会自动记录和存储,并将采集到整个动态波形实时上传至数据中心,测试人员在异地通过客户端对已上传的数据进行分析,根据需求编制监测报告。
二、标配清单
✔L20-N型无线网络测振仪主机 | ✔低频型三分量速度传感器,含侧壁和顶拱安装所需夹具 | |
✔电源适配器 | ✔六芯屏蔽信号线(1.8米),航空接头 | |
✔标准网线(1米) | ✔多功能数据线2条 | |
✔防尘帽3枚,金属材质,拉环设计 | ✔WI-FI天线、4G天线各一支,可拆卸 | |
✔防护箱,PVC材料的内衬 | ✔光盘,内含客户端安装包、操作教程等 | |
✔说明书、质保卡、合格证、快速操作、服务指南各一份 | |
一、功能
振动记录
1.波形记录(常规爆破场合)
2.直方图记录(强夯、打桩、钻探、重型运输等场合)
数据获取
1.仪器连接计算机取数
2.现场U盘高速取数
3.局域网取数
4.数据中心远程下载
远程通讯
1.内置移动网络,支持电信、联通、移动2、3、4G网络
2.支持LAN/WAN/ADSL有线网络接入
3.支持Wi-Fi无线网络接入
信号分析
1.频率谱/功率谱/一阶积分/一阶微分/高低通滤波
2.三矢量合成计算
3.萨道夫斯基经验公式计算K和α
监测报告
1.事件报告
2.测点报告、震源报告(阶段性或竣工报告)
3.地震波衰减计算报告
其他功能
1.振动超过控制值或设备异常时短信/电邮报警
2.内置GPS,可自动读取测点位置坐标
3.设定工作时段,定时开启和关闭仪器
4.支持本地、远程校准仪器零点
5.通过数据中心远程升级和维护系统
6.主动与网络信息中心同步时钟
7.仪器可存储用户和测点等信息
|
二、性能
性能指标
通道:3个通道,标配振动速度传感器(选配加速度)
量程:0.003~35cm/s
分辨率:0.0001cm/s
精度:±2%
频响范围:1~500Hz(理想平滑反应在2-450Hz之间)
A/D精度:0.000021mm (24Bit)
时间精度:与网络授时中心同步
波形记录
记录模式:手动、单次、循环
振动触阀:0cm/s~3.5cm/s
记录停止:记录持续到设定时长后停止
记录时长:1s~99s,1秒步幅连续可设
负 延 时:0 s~0.25s,连续可设
存储能力:32GB。最大支持3000个事件存储
采样频率:100k sps,多档可调 直方图记录
记录模式:抽样、抽样+(直方图记录时,同时获取触发波形)
记录间隔:2s、10s、30s、60s、720s
记录停止:手动停止或满间隔数后自动分段
物理参数

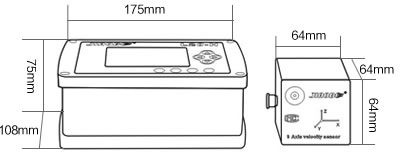

尺寸:175mm*108mm*72mm
重量:1.50kg
显示:3.5寸LCD屏,特征值、波形图显示
电池:8.4V(12.8Ah)锂电池,连续工作48小时
按键:8个触控按键
输出接口:USB2.0接口和Rj45网口
使用环境:-30~60 ℃,90 % RH
防护等级:IP57
质保:质保期叁年
|
L20-N爆破测振仪适用领域
【1】地下、露天、拆除等爆破施工振动监测
如:地铁隧道钻爆.城镇浅孔爆破.冷却塔爆破拆除等施工爆破振动监测。
【2】观测点固定,监测周期长、频次高或不易到达的振动检测项目
如:临近既有线路、桥梁、大坝、古建筑、高陡边坡等的工程建设项目。
【3】观测点分布广、点数多的检测项目
如:铁路客运专线、输油管道等沿线对工程建设项目振动的影响监控。
【4】其他活动诱发的连续性的振动监测
如:强夯、打桩、重型机械运输等活动诱发的振动监测。 |

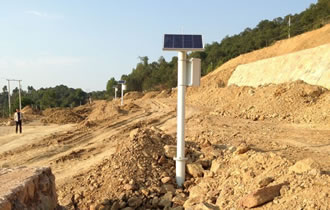

实例一:昆钢嘉华水泥料场爆破作业对临近中缅输油输气管道的影响监测
受中国石油集团西南管道有限公司委托,我司承担了昆钢嘉华水泥料场爆破作业对临近中缅输油输气管道的影响监测的工作。由于本项目在野外监测,管道位于山上,不便时常维护,特使用太阳能供电系统和L20-N网络型爆破测振仪参与持续测试工作。

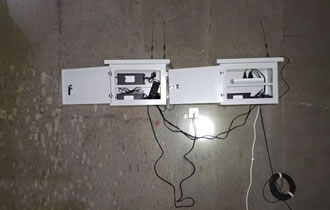

实例二:军专线隧道爆破施工对既有新建隧道的振动影响
我司采用网络爆破测振仪对云南建水燕子洞军专线隧道爆破施工对既有新建隧道的振动的影响进行24小时监控,由于两隧道属于小近距隧道,通过监测数据能实时指导爆破施工,为既有隧道的安全提供数据保障。

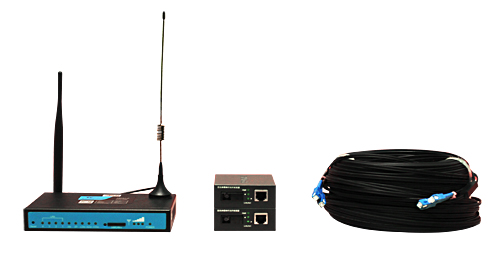

在中长期爆破振动监测项目中,若测点处无外接电源或外接电源布线不便时,用户可选用大容量的电池组或太阳能发电装置为监测仪供电;若测点处无移动网络覆盖时,用户可以通过有线或无线等中继扩展通讯,实现自动化监测爆破振动。 |
|
|
|
交博科技组织了多名公安部爆破工程技术人员安全技术考核专家对L20-N型爆破测振仪进行了成果鉴定,对L20-N网络测振仪的先进性和易用性高度认可,被誉为任何操作都可以完全掌握的自动化爆破振动检测产品。 | L20-N型爆破测振仪经过产品检验机构高低温和耐久性试验,试验结果显示仪器能够在-30℃低温和75℃高温环境下,稳定工作时间超24小时,表明其能够胜任各类复杂恶劣的检测环境。 | |
TT-3型低频传感器经中国测试技术研究院国家振动基准实验室严格测定,标称1-500Hz的频率响应范围完全达标,其良好的线性度达到业内领先水平。 |
||
