L20-XMax爆破测振仪
L20-X MAX爆破测振仪是专为隧道爆破振动监测研制的网络测振仪，该测振仪采用分体式设计，一个记录仪搭配3只三分量速度传感器，三个测点数据同时采集，适用于隧道内同一监测断面或同一监
您现在的位置：- 特点优势
- 仪器构成
- 技术指标
- 应用领域
- 选配指南
- 发展历程
 |

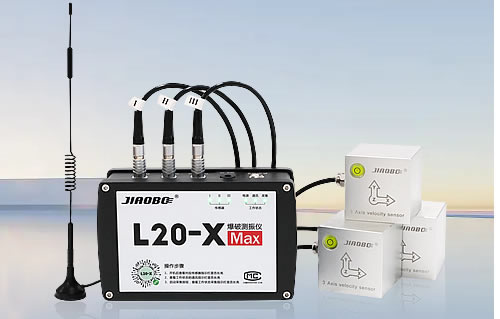

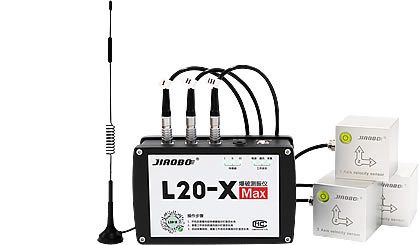

L20-X MAX爆破测振仪 （一拖三版） L20-X MAX爆破测振仪是专为隧道爆破振动监测研制的网络测振仪，该测振仪采用分体式设计，一个记录仪搭配3只三分量速度传感器，三个测点数据同时采集，适用于隧道内同一监测断面或同一监测线上的监测，实现单测点高效与经济的双重优势。 适用领域 适用于公路、铁路隧道的同一监测断面或同一监测线上的爆破振动监测，安装前，应根据测点布置情况对测点及其传感器进行统一编号，传感器通道与传感器需一一对应。 |
 |
 |
|
|

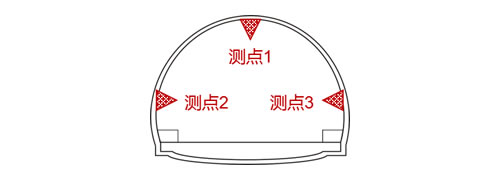

场景一：同一监测断面
3个传感器按要求布置于顶拱与两侧壁，同时监测3个测点
|

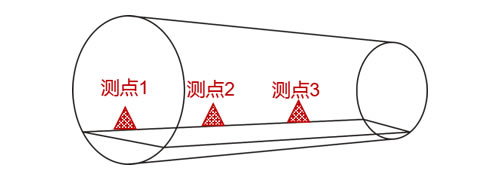

场景二：同一监测线
中间测点为中心，向左右两个方向分别布置两个测点，实现3个测点同时监测
|
 |
 |
|

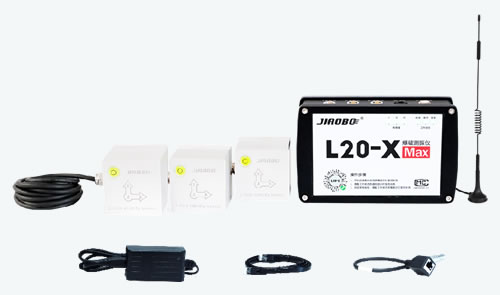

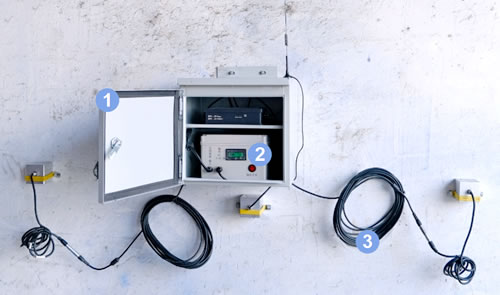

| 配置清单 1、一支L20-X MAX型爆破振动记录仪 2、3支TT-3型振动速度传感器
3、一个电源适配器（充电器） 4、一支4G天线 5、一条Lan 转接线 6、一条网络连接线
|
辅材器材 1、防护箱
尺寸：400*500*200mm 材质：镀锌合金
2、锂电池容量：40Ah 输出：8.4V/2A 能耗：90mA
3、延长线
|
| 性能参数 | 物理参数 | |||||
| 通道数量 | 9通道，标配3只三向速度传感器 | 使用环境 | -30-60 ℃，90 ％ R | |||
| 采样方式 | 触发电平0.02~35.5cm/s，记录时长1~99s | 显 示 | 6个多功能指示灯 | |||
| 幅值量程 | ±35cm/s | 按 键 | 启动 / 停止按钮（复位按钮） | |||
| 频响范围 | 5-500Hz(标配传感器) | 接 口 | 1个4G天线接口，1个LAN接口，1个DC接口，3个传感器接口 | |||
| A/D精度 | 24Bit | 尺 寸 | 主机175*108*57mm，传感器:64*64*64mm，总重量：1.95kg | |||
| 采样频率 | 5k sps | 质 保 | 三年 | |||
| 负延时 | 0.25s | |||||
| 通讯方式 | 连续通讯 | |||||
| 供电 | 外接8.4V | |||||
| 存储 | 本地存储3000条，超过后自动覆盖 | |||||
| 时钟 | 上线主动同步和定时同步 | |||||
| 零点 | 启动采集主动同步，定时自动校零 |
L20-X MAX爆破测振仪是专为隧道爆破振动监测研制的网络测振仪，安装前，应根据测点布置情况对测点及其传感器进行统一编号，传感器通道与传感器需一一对应。
一、传感器安装
三、仪器连接
一、传感器安装
 |
 |
 |
||

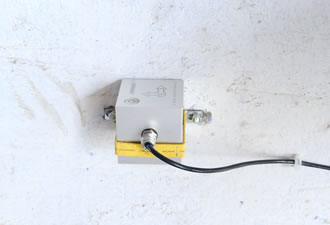

| 第一步：膨胀螺栓、夹具固定传感器（传感器水平放 置，X向指向爆源） |

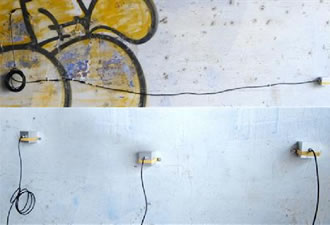

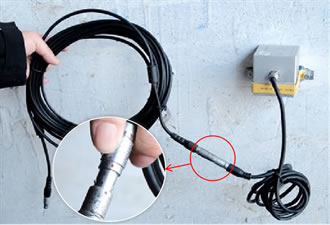

第二步：传感器连接电缆延长线（红点对红点连接） |
第三步：线卡固定线缆于墙上 |

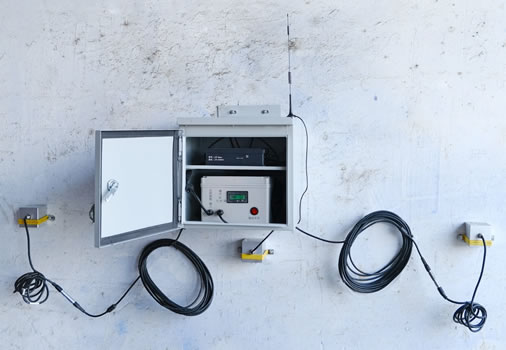

二、防护箱安装
 |
 |
 |
||

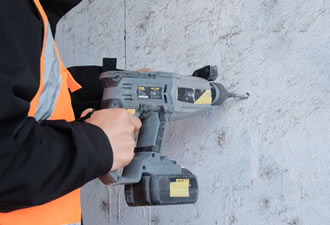

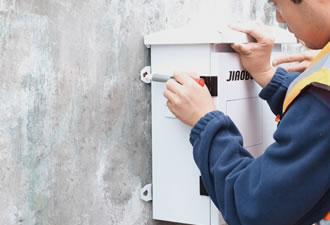

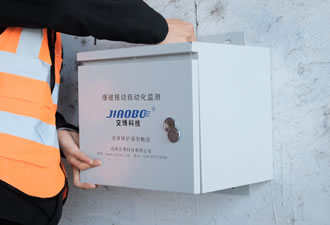

| 第一步：记号笔做好标记 | 第二步：电砖在标记处打孔 | 第三步：膨胀螺栓固定防护箱 |

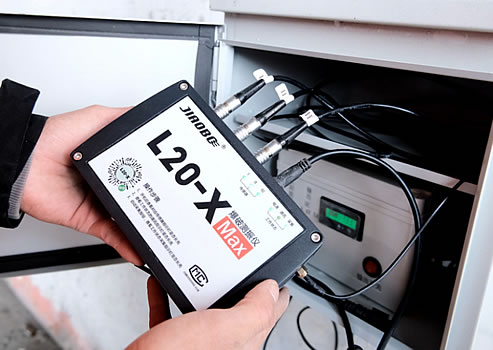

三、仪器连接
仪器接入传感器连接线、4G天线、理电池连接线，启动仪器，开启采集，指示灯均绿灯长亮即安装无误。
