L20-S型爆破测振仪
爆破测振仪L20-S是一款性能可靠、操作简单的传统爆破测振仪，该仪器针对工程爆破设计，符合公安部门监管要求和爆破行业标准，2011年上市至今，累积销售两千余套，参与了数万个测试项目。
您现在的位置：- 特点优势
- 仪器构成
- 技术指标
- 应用领域
- 选配指南
- 发展历程
 |

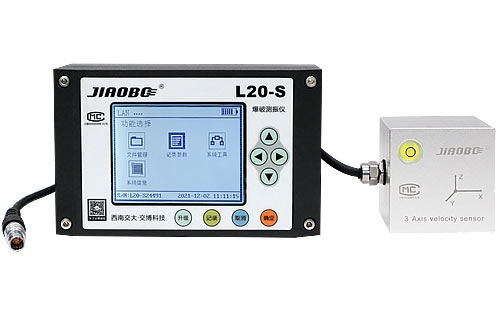

L20-S型爆破测振仪[便携式] 是一款性能可靠、操作简单的传统爆破测振仪，该仪器针对工程爆破设计，符合公安部门的监管要求和爆破行业标准，自2011年上市至今，累积销售俩千余套，参与了数万个测试项目，是检测机构首选的爆破振动监测设备。 关联产品: 网络型爆破测振仪L20-N
一、适用领域
【1】地下爆破振动检测
山岭隧道、地铁隧道、水工隧道因钻爆施工振动检测
【2】露天爆破振动检测
城镇浅孔爆破、复杂环境深孔爆破，狭窄沟谷硐室爆破等施工振动检测
【3】拆除爆破振动检
楼房、桥烟囱、冷却塔、厂房、围堰、堤坝等拆除爆破振动检测
|
二、优势及特点
 |
 合法具有制造计量器具许可证、性能检验报告和计量部门的校准证书，能够传递测试与计量的合法性。
|
 |
领先 提供3个通道、24位A/D 和100K采样率的信号记录，拥有目前业界最高水平的幅值和时间精度。
|
|
 |
通用 不仅支持三分量的速度/加速度同步测试，还提供了多种信号记录模式，可满足不同振源的监测需求。
|
 |
易用 用户界面操作简便，每个事件记录后，可通过机载显示屏立即查看振动峰值和主振频，也可以通过U盘快速导出数据文件。
|
|
 |
可靠 铝合金外壳，密闭的电子元件和金属航空接头，保证了仪器在最严酷的恶环境下提供长期无故障服务。
|
 |
便携 内置大容量硬盘和锂电池组，能够独立完成测试工作；体积小、重量轻，标配专用仪器箱，方便出行携带。
|
一、工作原理
二、标配清单
系统主要由L20-S型振动记录仪、三分量振动速度传感器和客户端构成。在爆破现场测试前，用户固定好传感器后打开仪器电源，通过机上触控按键和显示屏完成参数设置启动采集后即可离开现场，仪器即进入工作状态。当爆破振动信号传来时，系统会自动记录和存储整个动态波形，测试人员通过U盘取数或使用装有客户端软件的计算机与仪器建立通讯，对已存储的文件进行管理、分析和报表制作。 |

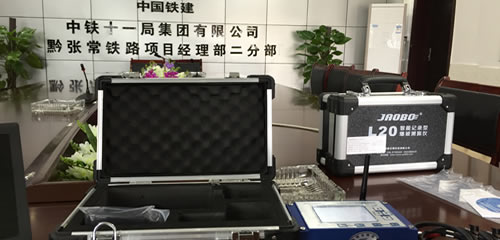

| ✔L20-S型爆破测振仪主机 | ✔三分量速度传感器,含侧壁和顶拱安装所需夹具 | |
| ✔电源适配器 | ✔四芯屏蔽信号线(1.8米)，航空接头 | |
| ✔标准网线(1米), | ✔多功能数据线,航空接头,充电和网口二合一 | |
| ✔防尘帽3枚,金属材质,拉环设计 | ✔光盘，内含客户端安装包、操作教程等 | |
| ✔防护箱,PVC材料的内衬, | ✔说明书、质保卡、合格证、快速操作、服务指南各一份 | |
 一、功能
振动记录
电平模式（适用于爆破）
数据获取
1．现场U盘高速取数
2．仪器连接计算机取数
3．局域网取数
信号分析
1．频率谱/功率谱/一阶积分/一阶微分/高低通滤波
2．三矢量合成计算
3．萨道夫斯基经验公式计算K和α
监测报告
1．事件报告
2．地震波衰减计算报告
其他功能
1．支持本地校准仪零点
2．通过U盘升级和维护系统
3．与计算机同步时钟
|
二、性能
性能指标
通道：3个通道，标配振动速度传感器（选配加速度）
量程：0.003~35cm/s
分辨率：0.0001cm/s
精度：±5%
频响范围：5~500Hz
A/D精度：0.000021mm (24Bit)
时间精度：±1s/月
采样频率：10K sps 波形记录
记录模式：手动、单次、循环
振动触阀：0cm/s~3.5cm/s或高于环境固有振动5%（自适应）
记录停止：固定记录时长或记录持续到振动低于触阀值后1秒
记录时长：1s~99s，1秒步幅连续可设
负 延 时：0.25s
存储能力：32GB，最大支持10240个事件存储
物理参数
尺寸：168mm*99mm*64mm
重量：1.28kg
显示：3.5寸LCD屏，特征值、波形图显示
电池：8.4V（9.6Ah）锂电池，连续工作3天
按键：8个触控按键
输出接口：USB2.0接口和Rj45网口
使用环境：-35~60℃，90 ％ RH
防护等级：IP57
质保：质保期叁年
分析软件：标配BVA2.0爆破振动分析软件，提供完善的数据管理和报告制作等功能 |
|
L20-S爆破测振仪的适用领域
【1】地下爆破振动检测 山岭隧道、地铁隧道、水工隧道因钻爆施工引起的振动对上层建筑物、设施设备或临近既有线的影响。
【2】露天爆破振动检测
城镇浅孔爆破、复杂环境深孔爆破，狭窄沟谷硐室爆破等施工对临近的建筑物、设施设备的有害影响。
【3】拆除爆破振动检测
楼房、桥烟囱、冷却塔、厂房、围堰、堤坝、基坑钢筋混凝土支撑等拆除爆破引起的振动对临近建筑物的影响和评价。
|

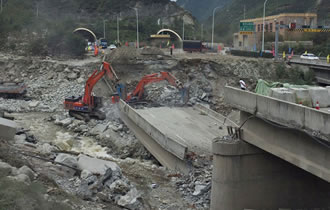

实例一：都汶高速板子沟大桥爆破振动监测
我司受四川交投有限公司的委托，针对都汶高速板子沟大桥爆破拆除是否对周边建筑物产生安全隐患，我公司选取18处建筑物进行振动观测，对100多户建筑物进行宏观调查，通过前后对比分析，评价爆破振动对周边建筑物的影响程度。

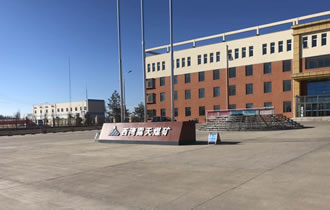

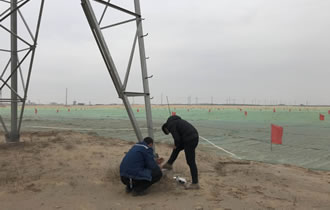

实例二：陕西神木西湾露天煤矿爆破振动监测项目
   |
实例二：陕西神木西湾露天煤矿爆破振动监测项目
受陕西神延煤炭有限公司的委托，我司承担了陕西省神木县西湾露天煤矿爆破振动监测项目，本项目预计持续叁年，定期向委托方提交符合行业规范的监测成果，为政府部门后期处置民爆纠纷提供法理依据，为业主单位制定安全管理对策提供技术支持，为施工单位动态调整爆破方案提供数据支持。
   |

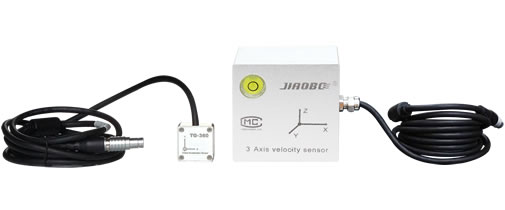

L20-系列监测仪标配的windows版软件，提供了传感器配置功能，使得选配的任意一只传感器都可以与监测仪达到完美融合；因此爆破安全监测时，应根据爆破的特点、观测点的环境和保护物的类型等因素选择传感器，以满足客户监测需求。
|
 |
 |
 |
|
| 中国爆破协会理事长汪旭光院士和相关专家一致通过“数字爆破”鉴定意见，L20-S型爆破测振仪的功能和运用贴合国家行业规范,是爆破振动检测专用设备。 | 拥有《实用新型专利证书》、《外观设计专利证书》、《计算机软件著作权登记证书》、《商标注册证》等证书，L20-S型爆破测振仪是业内首款便携式、免设置型测振仪。 | |
 |
||
| L20-S型爆破测振仪(原L20型爆破测振仪),累积销售俩千余套，完成上万次的振动检测任务,已成为爆破有害效应监测首选设备。 |
