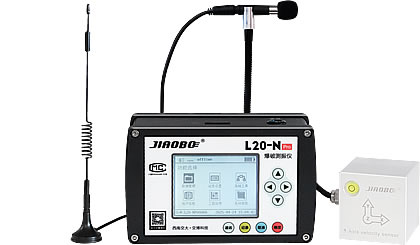

L20-N Pro爆破测振仪
针对同时监测三向爆破振动与噪声的施工项目而设计的通用型爆破测振仪，该监测仪在成熟可靠的L20-N爆破测振仪基础上，增加了一个噪声传感器，两个参数同步监测，提高监测效率，降低监测
您现在的位置：- 特点优势
- 仪器构成
- 技术指标
- 应用领域
- 选配指南
- 发展历程
 |

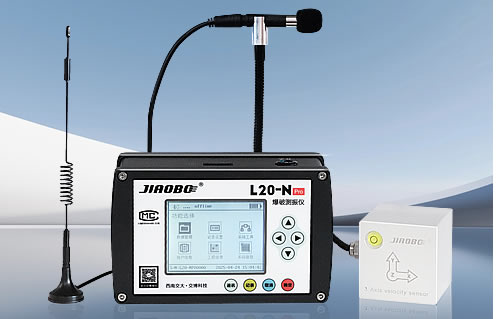

L20-N Pro爆破测振仪（双参数版） L20-N Pro爆破测振仪针对同时监测三向爆破振动与噪声的施工项目而设计的通用型爆破测振仪，该监测仪在成熟可靠的L20-N爆破测振仪基础上，增加了一个噪声传感器，两个参数同步监测，提高监测效率，降低监测成本。 适用领域 适用于场区内要求同时监测噪声和振动的项目，或需要噪声与振动对比分析的项目，安装前，应根据测点布置情况对测点及其传感器进行统一编号，再将传感器一一对应的接入记录仪。 |
 |
 |
|

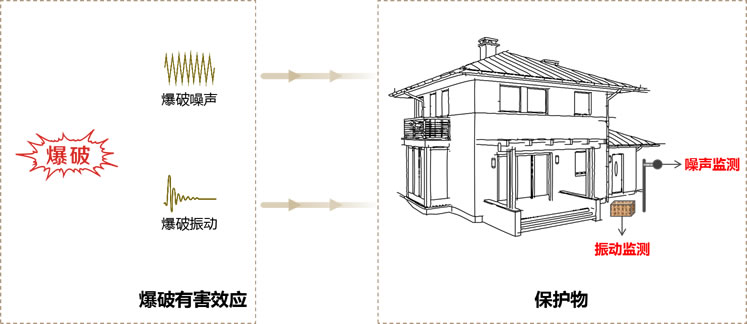

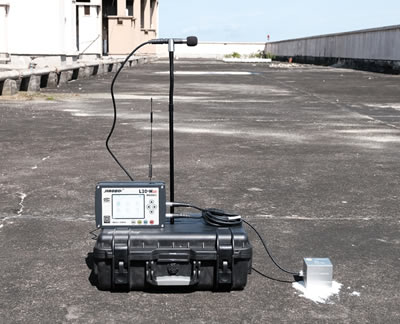

| 现场使用图 | 工作示意图 |
 |

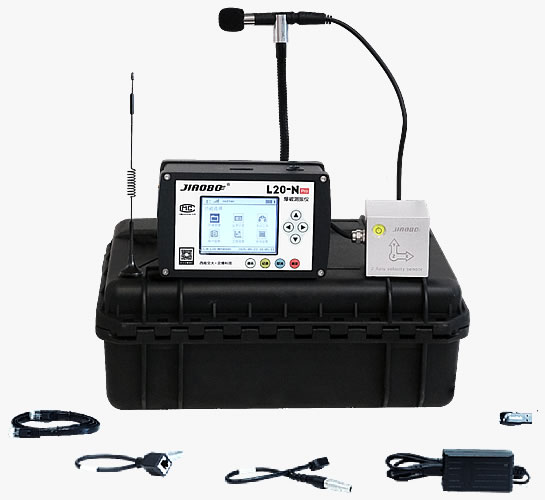

配置清单
|
| 振动参数 | 噪声参数 | |||||
| 通 道 |
4通道
|
触 发
|
0~200Pa
|
|||
|
量 程
|
0.001~35.5cm/s
|
量 程
|
50~140dB
|
|||
|
分 辨 率
|
0.001cm/s
|
精 度
|
±2dB
|
|||
|
精 度
|
±2%
|
分 辨 率
|
0.1dB
|
|||
|
频响范围
|
1~500Hz(理想平滑反应在2-400Hz之间)
|
信 噪 比
|
≥70dB
|
|||
|
A/D 精度
|
0.21um (24Bit)
|
|||||
|
采样频率
|
1s~99s，1秒步幅连续可设
|
物理参数 | ||||
|
储 存
|
本地存储3000个文件，网络储存无限制
|
尺 寸 | 主机175*108*72mm；传感器64*64*64mm，整机重2.9kg | |||
|
振动触阀
|
0.001cm/s~35.5cm/s
|
显 示 | 3.5寸LCD屏，特征值、波形图显示 | |||
|
记录间隔
|
固定60s
|
按 键 |
8个触控按键
|
|||
|
供 电
|
7.4V（12.8Ah）锂电池
|
使用环境 |
-30~60 ℃，90 ％ RH，防护等级IP67
|
|||
|
输出接口
|
USB2.0接口和Rj45网口
|
质保 | 三年 |
| 功能参数 | ||
|
振动记录
|
波形记录（爆破、强夯、打桩等场合）、直方图记录（钻探、重型运输等场合）
|
|
|
数据获取
|
现场U盘高速取数、数据中心远程下载
|
|
| 远程通讯 |
内置4G无线网络、支持LAN/WAN/ADSL有线网络接入
|
|
|
信号分析
|
频率谱/功率谱/一阶积分/一阶微分/高低通滤波、三矢量合成计算、萨道夫斯基经验公式计算K和α
|
|
|
监测报告
|
事件报告、爆次报告、总结报告(阶段性或竣工报告)、地震波衰减计算报告
|
|
|
其他功能
|
振动超过控制值或设备异常时短信报警；内置GPS，可自动读取测点位置坐标；设定工作时段，定时开启和关闭仪器；
通过数据中心远程升级和维护系统；主动与网络信息中心同步时钟；工作状态自动校准零点 |
传感器安装
石灰膏稀释固定振动传感器（水平放置，X向指向爆源），手拧噪声传感器支架于手提箱上，固定噪声传感器。

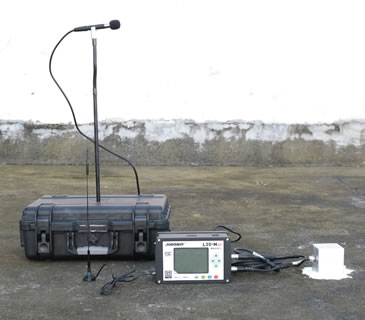

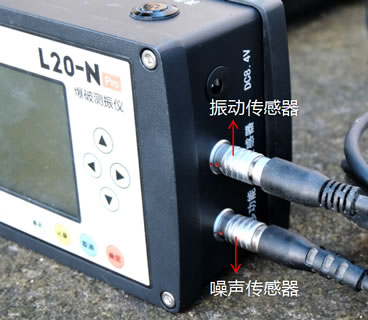

仪器连接

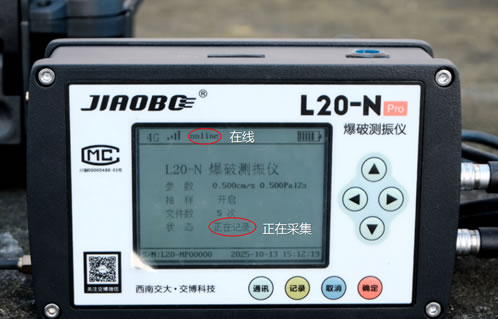

振动、噪声传感器连接线红点对红点插入接口，仪器安装好后，查看是否上线，轻敲传感器，验证仪器是否采集。
 |
 |
|

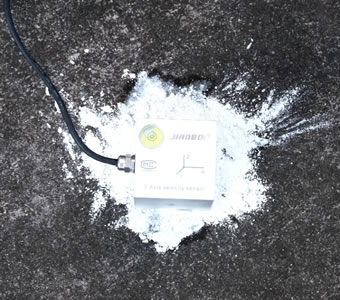

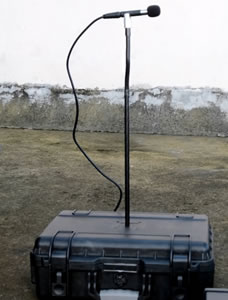

| 振动传感器安装 | 噪声传感器安装 |
仪器连接
振动、噪声传感器连接线红点对红点插入接口，仪器安装好后，查看是否上线，轻敲传感器，验证仪器是否采集。
